Analyse technique et stratégique des treize architectures d’antennes filaires au sein de l’écosystème de simulation HamSphere 5.0
L’évolution de la radioamateurisme virtuelle a franchi une étape décisive avec l’avènement de HamSphere 5.0, une plateforme qui ne se contente plus de simuler une interface de communication, mais qui modélise avec une rigueur mathématique les interactions complexes entre les ondes radio et l’environnement. Au cœur de cette fidélité se trouve l’utilisation du code électromagnétique numérique (NEC), un moteur de calcul permettant de prédire le comportement d’une antenne en fonction de sa géométrie, de sa conductivité et de sa proximité avec le sol. Dans ce contexte, les antennes filaires, souvent perçues comme de simples conducteurs de cuivre dans le monde physique, deviennent dans HamSphere des entités algorithmiques sophistiquées. La boutique HamSphere propose une sélection de treize antennes filaires spécifiques, chacune répondant à des impératifs techniques de gain, de directivité et de couverture spectrale. Cette analyse explore en profondeur les caractéristiques de ces modèles, leur intégration dans la chaîne de signal virtuelle et leur impact sur la pratique des opérateurs modernes.
Fondements théoriques de la simulation d’antennes dans HamSphere 5.0
La compréhension de la performance des antennes filaires nécessite une immersion dans les concepts de gain, de diagramme de rayonnement et de polarisation. HamSphere 5.0 simule ces paramètres en utilisant des modèles NEC qui tiennent compte de la hauteur d’installation et de la qualité du sol. Le gain, souvent exprimé en dBi (décibels par rapport à un radiateur isotrope), est la mesure de la capacité d’une antenne à concentrer l’énergie dans une direction privilégiée. Contrairement à une idée reçue, une antenne ne crée pas de puissance ; elle la redistribue. Cette redistribution est modélisée dans HamSphere par des lobes de rayonnement dont la forme varie selon la fréquence et l’environnement.
Les paramètres de rayonnement et l’indice de performance
Le gain d’une antenne est intrinsèquement lié à sa directivité. Pour une antenne filaire, le gain peut être calculé par le rapport de la densité de puissance rayonnée dans une direction donnée par rapport à celle d’une antenne de référence. La relation entre le gain en dBi et le gain par rapport à un dipôle demi-onde (dBd) est définie par l’équation suivante :
Dans le simulateur HamSphere, l’utilisateur doit également composer avec la puissance apparente rayonnée (ERP). L’ERP est le produit de la puissance fournie à l’antenne par son gain dans une direction donnée. Si un émetteur HamSphere délivre 100 Watts dans une antenne présentant un gain de 6 dBi, l’ERP dans la direction du lobe principal sera significativement augmentée, favorisant ainsi les liaisons à longue distance (DX). Le tableau suivant récapitule les concepts fondamentaux de la physique des antennes appliqués à la simulation :
| Paramètre | Description technique | Impact dans HamSphere |
| Gain (dBi) | Concentration de l’énergie vers un azimut et une élévation spécifiques. | Augmente la force du signal reçu et transmis dans la direction visée. |
| Polarisation | Orientation du champ électrique (horizontale ou verticale). | Une désadaptation de polarisation peut entraîner des pertes de signal importantes. |
| SWR (TOS) | Rapport d’ondes stationnaires, indiquant l’adaptation d’impédance. | Un SWR élevé réduit l’efficacité de transfert de puissance de l’émetteur. |
| Angle de départ | Angle d’élévation du lobe de rayonnement principal par rapport à l’horizon. | Un angle bas est privilégié pour le DX, tandis qu’un angle haut favorise le trafic local (NVIS). |
Inventaire détaillé des treize antennes filaires HamSphere
La catégorie des antennes filaires de HamSphere 5.0 est structurée pour offrir une solution à chaque type d’opérateur, du débutant cherchant la polyvalence au “chasseur de DX” exigeant une directivité extrême. Chaque produit est identifié par une référence unique et un prix reflétant sa complexité de modélisation.
Tableau exhaustif du catalogue des antennes filaires
Images HamSphere© Shop
| Référence | Nom du modèle | Bandes de fréquence | Prix (Euros) |
| ANT004 | 135ft Inverted V@55ft (40m) | 40 mètres | 6.50 € |
| ANT031 | 4-Square (40m) | 40 mètres | 6.50 € |
| ANT032 | 4-Square (80m) | 80 mètres | 6.50 € |
| ANT105 | Beverage 300m (80-40m) | 40m – 80m | 10.00 € |
| ANT024 | Equ Delta Loop 40 meter | 40 mètres | 6.50 € |
| ANT005 | Folded Dipole (160m) | 160 mètres | 6.50 € |
| ANT028 | H-Quad Loop (10-80m) | 10, 15, 20, 40, 80m | 6.00 € |
| ANT025 | Half Square (40m) | 40 mètres | 6.00 € |
| ANT091 | Inverted-V Dipole (11m) | 11 mètres | 6.00 € |
| ANT092 | Inverted-V Dipole (40m) | 40 mètres | 6.00 € |
| ANT026 | Lazy H (10-40m) | 10, 15, 20, 40m | 10.00 € |
| ANT011 | SM7NHC Dipole (10-80m) | 10m à 80m | 5.00 € |
| ANT109 | Super Beverage 3200m (160-60m) | 60m à 160m | 15.00 € |
Analyse approfondie des antennes par catégorie d’architecture
L’étude de ces treize modèles permet de dégager des tendances technologiques et des usages spécifiques au sein du simulateur. La diversité des designs filaires montre que HamSphere ne se limite pas à la reproduction de dipôles simples, mais explore des structures complexes comme les réseaux phasés et les antennes à ondes progressives.
Les antennes de type Dipôle et Inverted V (ANT004, ANT091, ANT092, ANT011)

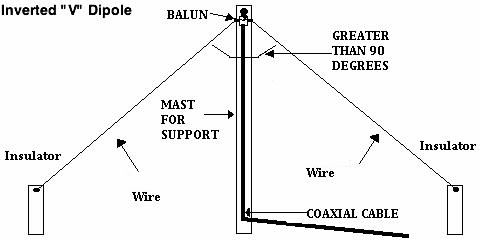

Le dipôle est l’unité de base de la radioélectricité. Dans HamSphere, les variantes “Inverted V” sont particulièrement appréciées car elles permettent d’installer une antenne polarisée horizontalement avec un seul point de support central élevé.
L’Inverted-V Dipole (11m), proposée à 6,00 €, est une antenne classique pour la bande des 27 MHz. Placée à une hauteur de 45 pieds (environ 13,7 mètres), elle bénéficie d’un dégagement suffisant pour offrir un angle de rayonnement propice aux ouvertures sporadiques de la bande 11 mètres. Sa popularité s’explique par sa simplicité et son efficacité constante dans le simulateur.
L’Inverted-V Dipole (40m), également à 6,00 €, est installée à une hauteur supérieure (66 pieds), ce qui est crucial pour la bande des 7 MHz. À cette hauteur, l’antenne réduit son rayonnement vertical (NVIS) pour favoriser des lobes plus bas, augmentant ainsi la probabilité de contacts intercontinentaux. Pour les opérateurs recherchant une variante plus longue, la 135ft Inverted V@55ft (40m) à 6,50 € propose une structure de 135 pieds avec un angle de 30 degrés, offrant une impédance et un diagramme de rayonnement légèrement différents du dipôle demi-onde standard.
L’antenne SM7NHC Dipole (10-80m) est sans doute l’une des plus versatiles pour un coût modeste de 5,00 €. Basée sur le concept “G5RV” développé par Louis Varney, cette antenne de 102 pieds n’est pas résonnante sur toutes les bandes mais utilise une ligne d’adaptation (échelle de grenouille) pour permettre un fonctionnement multibande. Dans HamSphere, elle est vendue avec un coupleur d’antenne (ATU) intégré, ce qui en fait l’antenne idéale pour les nouveaux utilisateurs souhaitant explorer tout le spectre HF (10-80m) sans changer de configuration.
Les réseaux phasés et structures verticales (ANT031, ANT032, ANT025)
Les réseaux phasés représentent le sommet de la performance filaire pour les bandes basses, où la construction de faisceaux rotatifs (Yagi) est mécaniquement complexe ou impossible.

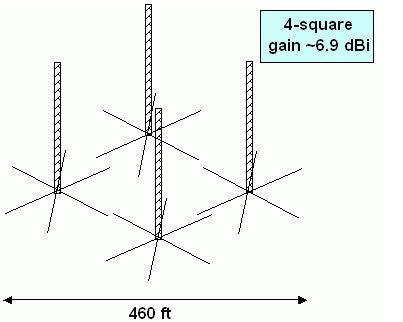

Le système 4-Square (40m) et son homologue pour les 80m, vendus chacun 6,50 €, sont des réseaux de quatre monopôles verticaux disposés en carré. La magie de cette antenne réside dans le déphasage des signaux alimentant chaque élément. En modifiant la phase, l’opérateur peut “orienter” électroniquement le faisceau de rayonnement dans quatre directions différentes, offrant un gain significatif et un excellent rapport avant/arrière. Ces antennes sont optimisées dans HamSphere pour des sols à très haute conductivité, ce qui maximise leur efficacité de rayonnement vertical.

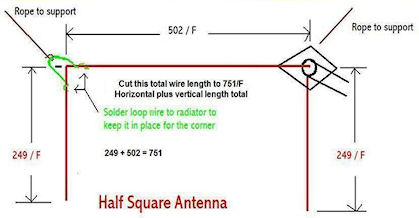

L’antenne Half Square (40m) à 6,00 € est une alternative élégante pour le DX. Elle se compose de deux éléments verticaux reliés par un fil horizontal. Sa géométrie lui permet d’agir comme un réseau de deux éléments phasés, produisant un rayonnement bidirectionnel avec un angle de départ très bas, idéal pour traverser les océans virtuels sur la bande des 40 mètres.
Les boucles fermées et configurations spéciales (ANT024, ANT028, ANT005, ANT026)
Les antennes en boucle (Loops) ont la réputation d’être “plus silencieuses” que les dipôles, car elles sont moins sensibles au bruit statique atmosphérique, un paramètre fidèlement reproduit dans HamSphere 4.0 et 5.0.

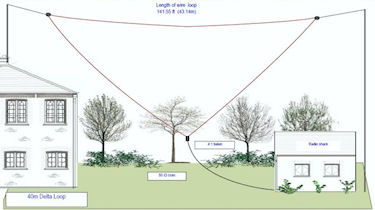

L’Equ Delta Loop 40 meter à 6,50 € est une boucle équilatérale dont la base est située à 30 pieds de hauteur. Ce modèle est conçu pour la performance monobande pure sur 40m. Les simulations suggèrent que pour conserver un lobe de rayonnement unique et efficace, la boucle ne doit pas être placée trop haut par rapport à sa fréquence de résonance, une règle respectée par ce modèle ANT024.
Pour une polyvalence accrue, l’H-Quad Loop (10-80m) à 6,00 € offre une couverture sur 10, 15, 20, 40 et 80 mètres. Il est impératif de noter que cette antenne est spécifiquement conçue pour les bandes radioamateur classiques et ne fonctionnera pas sur les bandes WARC (30m, 17m, 12m) ni sur la bande des 11 mètres. Sa structure en boucle fermée et sa conception multi-résonnante en font un choix robuste pour le trafic quotidien.

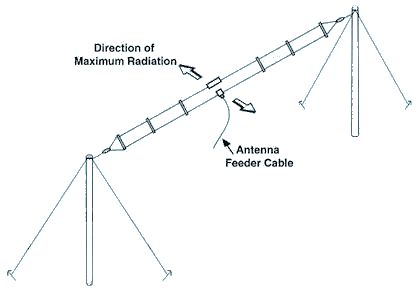

Le Folded Dipole (160m) à 6,50 € s’adresse aux passionnés de la “Top Band”. D’une longueur de 165 pieds et installé à 95 pieds de hauteur, ce dipôle replié offre une bande passante plus large qu’un dipôle simple, ce qui est crucial pour couvrir l’intégralité de la bande 160m sans distorsion excessive du SWR.
La Lazy H (10-40m) à 10,00 € est une antenne à gain élevé composée de deux dipôles superposés et alimentés en phase. Avec des dimensions de 88 par 44 pieds et une hauteur de 95 pieds, elle produit un rayonnement bidirectionnel puissant sur quatre bandes majeures. C’est une antenne de choix pour les stations cherchant à dominer une fréquence lors d’un “net” ou d’une session de trafic intensif.
Les antennes Beverage : La démesure de la simulation (ANT105, ANT109)

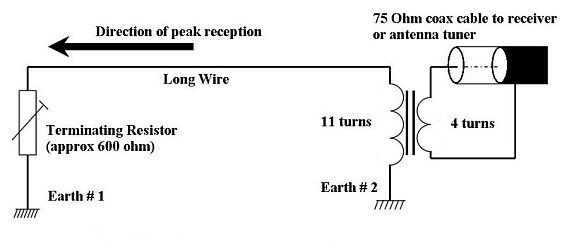

L’antenne Beverage est historiquement connue comme l’antenne de réception ultime pour les bandes basses.
Dans HamSphere, ces modèles ont été adaptés pour fonctionner aussi bien en émission qu’en réception, tout en restant rotatifs.
La Beverage 300m (80-40m) à 10,00 € est un fil de 300 mètres de long (environ 1000 pieds). Sa longueur lui confère une directivité prononcée et un gain élevé dans l’axe du fil. Mais le véritable géant du catalogue est la Super Beverage 3200m (160-60m). Proposée à 15,00 €, cette antenne s’étend sur 3,2 kilomètres. Une telle structure serait impossible à installer pour la majorité des radioamateurs dans le monde réel, mais dans HamSphere, elle offre une expérience de trafic DX sur 160m et 80m sans équivalent, avec une directivité laser et une réduction massive des interférences latérales.
Analyse comparative de la performance et de la valeur stratégique
L’acquisition d’une antenne dans HamSphere est une décision qui doit être guidée par l’analyse des besoins de communication. Le tableau suivant permet de comparer les performances relatives de ces modèles filaires :
| Antenne | Gain relatif | Directivité | Usage idéal | Rapport qualité/prix |
| SM7NHC | Modéré | Bidirectionnel | Découverte multibande | Excellent (5 €) |
| 4-Square | Élevé | Directionnel (4 directions) | Compétition et DX 40m | Très bon (6,50 €) |
| Lazy H | Élevé | Bidirectionnel | Trafic DX intense (10-40m) | Élevé (10 €) |
| Super Beverage | Très élevé | Unidirectionnel étroit | DX extrême 160m | Prime (15 €) |
| Inverted V | Standard | Omnidirectionnel large | Trafic local et régional | Standard (6 €) |
Impact de l’architecture sur le gain et l’ERP
L’efficacité d’une antenne dans le simulateur est directement proportionnelle à sa capacité à concentrer l’énergie. Le gain d’une antenne G peut être modélisé en fonction de son efficacité n et de sa directivité D :
Dans HamSphere, les modèles comme la Super Beverage (ANT109) exploitent des directivités D extrêmement élevées dues à leur longueur électrique importante (L>>λ), ce qui permet de compenser les pertes de sol virtuels et d’atteindre des stations situées aux antipodes avec des signaux de 5/9. À l’inverse, l’Inverted V (ANT004) privilégie une couverture plus large au détriment du gain pur, ce qui est stratégiquement utile pour les contrôleurs de réseaux (Net Controllers) qui doivent entendre des stations provenant de multiples azimuts simultanément.
Le rôle crucial de l’environnement de simulation HamSphere 5.0
L’utilisation de ces antennes ne peut être dissociée de l’interface et des outils de diagnostic fournis par HamSphere. La plateforme simule des paramètres tels que le bruit de bande, les évanouissements (fading) et les interférences (QRM), obligeant l’opérateur à optimiser son installation.
Intégration avec les plugins de diagnostic
Pour tirer le meilleur parti des treize antennes filaires, les utilisateurs s’appuient sur des plugins spécialisés :
- L’oscilloscope et l’analyseur de spectre : Ils permettent de visualiser la clarté du signal émis et de s’assurer que la modulation n’est pas saturée (ALC entre 3 et 5 pour la voix).
- Le Band Scanner : Ce module est essentiel pour les antennes comme le 4-Square. Il permet de programmer des réglages d’antenne et d’azimut spécifiques pour chaque bande, facilitant la recherche automatique de signaux forts sur tout le spectre.
- Le S-Meter haute précision : Crucial pour mesurer l’impact réel d’un changement d’antenne (par exemple, passer du dipôle SM7NHC à la Lazy H) sur le signal reçu.
La physique du sol et de la propagation
HamSphere 5.0 ne se contente pas d’appliquer un gain théorique ; il simule l’interaction de l’antenne avec le “ground plane”. Pour les antennes comme les 4-Square (ANT031/032) et le Half Square (ANT025), la qualité du sol virtuel est déterminante. Un sol à forte conductivité agira comme un miroir électromagnétique, renforçant les lobes de rayonnement à basse élévation. La hauteur de l’antenne, exprimée en pieds dans le catalogue, est donc une donnée tactique : une antenne placée à 95 pieds (comme la Lazy H) bénéficiera d’une zone de Fresnel plus dégagée, favorisant les rebonds ionosphériques lointains.
Éducation et formation : L’apport du virtuel au réel
L’un des aspects les plus soulignés par la communauté des utilisateurs est la valeur pédagogique de ces modèles d’antennes. HamSphere permet d’expérimenter des configurations filaires complexes sans les risques financiers ou physiques liés à l’installation de pylônes et de centaines de mètres de cuivre.
Apprentissage des concepts de longueur d’onde et de résonance
L’utilisation de l’antenne SM7NHC enseigne aux opérateurs l’importance de l’adaptation d’impédance. Bien que l’antenne soit capable de couvrir 10 à 80 mètres, elle nécessite l’usage d’un tuner virtuel, illustrant parfaitement le concept de résonance électrique par rapport à la résonance physique. De même, les formules de calcul de longueur de fil, comme la règle de 468/fréquence pour les dipôles, sont directement vérifiables dans le simulateur en observant le point de SWR minimum sur l’instrumentation de bord.
La simulation de la Beverage 3200m offre une leçon magistrale sur les antennes à ondes progressives. L’opérateur apprend que le gain n’est pas seulement une question de puissance, mais aussi de géométrie et de temps de parcours de l’onde le long du conducteur.
Vers une convergence avec les technologies “Virtual Antenna”
Il est intéressant de noter que le terme “Virtual Antenna” commence à dépasser le cadre de la simulation radioamateur pour désigner des technologies réelles dans le monde de l’IoT (Internet des Objets). Des entreprises comme Ignion développent des composants d’antennes standardisés dont la fréquence est réglée par logiciel via des circuits d’adaptation, un concept qui fait écho à la manière dont HamSphere gère ses modèles multibandes comme l’H-Quad. Cette synergie entre le virtuel et le réel renforce la pertinence de HamSphere comme outil de formation pour les futurs ingénieurs RF et techniciens télécoms.
Analyse économique et accessibilité
La boutique HamSphere a structuré son offre d’antennes filaires pour qu’elle soit accessible à tous les budgets. Avec un prix d’entrée à 5,00 € pour le dipôle polyvalent et un sommet à 15,00 € pour la Super Beverage, l’investissement reste modeste au regard des capacités de communication offertes.
Dynamique du marché HamSphere
La possession de plusieurs antennes est une stratégie courante. L’opérateur typique commencera par le SM7NHC pour sa polyvalence, puis investira dans une antenne spécialisée comme le 4-Square (40m) pour améliorer ses performances en compétition. Cette modularité permet de personnaliser son transceiver virtuel de la même manière qu’un radioamateur construit sa station au fil des années.
La boutique propose également des promotions régulières, permettant d’acquérir des modèles plus complexes (comme les Yagis ou les Quads à 8 éléments) qui, bien que ne faisant pas partie de la catégorie “Wire Antennas”, offrent une perspective d’évolution pour l’utilisateur ayant maîtrisé les architectures filaires.
Notre conclusion sur l’écosystème des antennes filaires HamSphere
Les treize antennes filaires disponibles sur HamSphere 5.0 constituent un ensemble technologique cohérent et scientifiquement fondé. Elles ne sont pas de simples représentations visuelles, mais des outils de communication complexes modélisés via NEC pour offrir une expérience de simulation de haute volée. Du dipôle Inverted V classique aux réseaux 4-Square directionnels, en passant par la démesure de la Super Beverage de 3,2 km, chaque modèle permet aux opérateurs d’explorer les nuances de la propagation radioélectrique.
L’intégration de ces antennes dans une interface modulaire, couplée à des outils de diagnostic précis et à un moteur de propagation tenant compte des cycles solaires, fait de HamSphere 5.0 bien plus qu’un simple logiciel : c’est un véritable laboratoire de radioélectricité virtuelle. Pour l’opérateur, le choix d’une antenne devient un acte d’ingénierie, une recherche d’équilibre entre gain, directivité et coût, tout en respectant les principes fondamentaux de la physique des ondes.
En conclusion, que l’on soit un amateur passionné cherchant à comprendre le fonctionnement d’un dipôle G5RV ou un expert du DX souhaitant exploiter les lobes de rayonnement d’une Lazy H à 95 pieds de hauteur, le catalogue d’antennes filaires de HamSphere 5.0 offre toutes les ressources nécessaires pour une pratique exigeante et enrichissante de la radio virtuelle. L’avenir de cette technologie, de plus en plus liée aux innovations réelles dans le domaine des antennes logicielles, promet des évolutions passionnantes où la frontière entre le simulateur et la station réelle continuera de s’estomper au profit de la connaissance et de la communication mondiale.
Source officielle : Boutique HamSphere 5 – Antennes Filaires
